Каталог

Стальные

Бочата

Область применения: для установки в системы трубопроводов воды, пара и др. неагрессивных жидкостей.

bochata

Материал корпуса: сталь, из водогазопроводной трубы по ГОСТ 3262-75;

Среда: вода, пар, неагрессивные жидкости;

Тип присоединения: резьбовой;

Конструкционные особенности: шовный.



Заглушка

Заглушка эллиптическая приварная стальная применяется для монтажа ответственных трубопроводов в системах отопления, водоснабжения, газоснабжения и других ответственных трубопроводов для неагрессивных сред. Заглушка изготавливается по бесшовной технологии.



zaglushka_stalnay



Материалы основные: корпус - сталь;

Среда рабочая - вода, пар, газ и другие неагрессивные среды;

Присоединение - под приварку;

Давление условное PN, МПа (кгс/см²) - от 4,0 (40) до 10,0 (100);

Температура рабочей среды С - до +450C;

Стандарт - ГОСТ 17379-2001.



Муфта стальная

Для установки в системы трубопроводов воды, пара и др. неагрессивных жидкостей.



mufta_stalnay



Материал корпуса: сталь

Среда: вода, пар, неагрессивные жидкости

Тип присоединения: резьбовой

Конструкционные особенности: прямая

ГОСТ: ГОСТ 8966-75

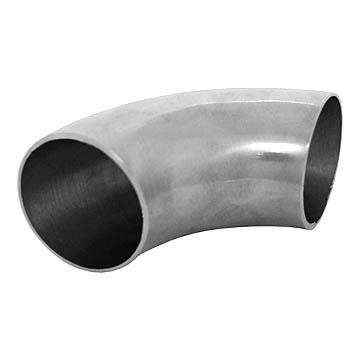

Отвод

Отвод – деталь трубопровода, представляющий собой часть трубы, изогнутую под определенным углом. Отводы крутоизогнутые шовные, отводы крутоизогнутые шовные оцинкованные, отводы крутоизогнутые 90 градусов, отводы крутоизогнутые 90 градусов оцинкованные.

otvody_stalnay

Применяются с целью соединения двух труб в местах изменения направления трубопровода и расположенных друг к другу под соответствующим углом.

Изготавливаются отводы со стандартным углом поворота 30, 45, 60, 90 и 180 градусов, а также по специальным требованиям потребителя.

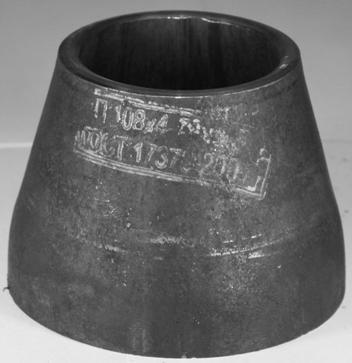

Переходы

Переходы используются для соединения между собой двух труб различного диаметра.

Переходы подразделяются на:

  • концентрические;
  • эксцентрические.

Концентрические переходы применяются для соединения двух труб по центральной оси симметрии трубопровода. Концентрические переходы бесшовные приварные. Эксцентрические - для соединения труб по нижней образующей линии.



perehodi

Среда: вода, пар, неагрессивные жидкости;

Материал корпуса: сталь;

Тип присоединения к трубопроводу: приварной;

Конструкционные особенности: бесшовные;

ГОСТ 17378-2001.



Резьбы

Для трубопроводов санитарно-технических систем применяют соединения, выполненные методом нарезки или накатки резьбы на трубах. Резьбу нарезают на водогазопроводных трубах. Накатывают резьбу на тонкостенных трубах.

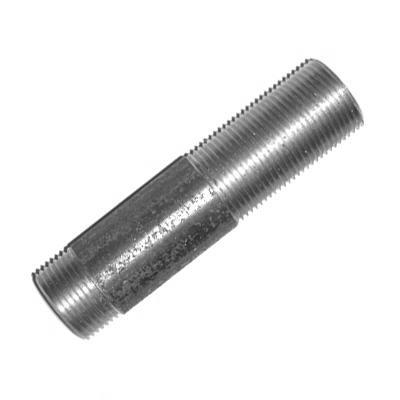

Сгоны

Применяется для соединения водогазопроводных труб в системах отопления, водоснабжения, газопроводах и в других трубопроводах для неагрессивных сред.



sgony

Разьба - трубная, правая.

Модификации:

  • по покрытию: неоцинкованный и оцинкованный,
  • по длине: стандартные и укороченные.

Материалы основные корпус — сталь;

Среда рабочая вода, пар, газ и другие неагрессивные среды;

Присоединение резьбовое;

Давление условное PN, МПа (кгс/см²) 1,6 (16);

Температура рабочей среды максимальная, °С +175;

Стандарт из трубы ГОСТ 3262-75.



Фланец стальной

По способу присоединения к трубе выделяют три группы фланцев:

  • фланец плоский (фланец приварной);
  • фланец воротниковый;
  • фланец свободный.

Фланец плоский (фланец приварной) больше других распространён в монтаже трубопроводов. Он представляет из себя кольцо, которое надевается на трубу. (Фланец плоский имеет больший внутренний диаметр, чем внешний диаметр трубы). Производство фланцев плоского типа соответствует ГОСТу 12820-80.



flanec_plosky_privarnoi

Фланец воротниковый (фланец приварной) имеет конический выступ, которым и приваривается к трубе. Фланец воротниковый получил своё название, потому что с торцом трубы соединяется «воротником». Фланец приварной согласно ГОСТу 12821-80 применяется при температуре от -253 до +600 °.



flanec_vorotnikovy_privarnoi

Фланец свободный незаменим при частом монтаже труднодоступных участков труб. Производство фланцев свободного типа соответствует ГОСТу 12822-80.

Фланцы - плоский, вортниковый и свободный, относят к стандартным, так как они соответствуют ГОСТам: 12820, 12821 и 12822.
