Радиаторы чугунные

Радиатор чугунный «БРИЗ» (BREEZE-500)

Радиаторы отопления чугунные секционные предназначены для применения в системах водяного отопления жилых, административных и общественных зданий. Радиаторы сертифицированы в системе ГОСТ РФ и соответствуют ГОСТ 8690-94.

Чугунные радиаторы "БРИЗ" имеют современную конструкцию и внешний вид. Поверхность радиаторов имеет термостойкое полимерное покрытие белого цвета. Радиатор представляет из себя 10 секций из высококачественного литейного чугуна, соединенных, стальными ниппелями, с паранитовыми прокладками. Широкий выбор монтажных аксессуаров, поставляемых отдельно, позволяет потребителю комплектовать ими радиаторы "БРИЗ" по своему усмотрению, в зависимости от варианта монтажа.



radiator_briz



Рабочее давление теплоносителя, Мпа: 1,2(12кгс/см2)

Испытательное давление, Мпа: 1,8(18кгс/см2)

Максимальная температура теплоносителя, °С: 130

Номинальный тепловой поток одной секции, Вт: 150

Резьба ниппельного отверстия (DN) G1l/4(32 мм)

Материал уплотнительных колец: термостойкий полимер

Материал секций и пробок: серый чугун

Емкость 1-й секции, л: 0,74

Масса 1-й секции, кг: 4,0

Межосевое расстояние, мм: 500

Высота секции, мм: 580

Ширина секции, мм: 60

Глубина секции, мм: 80

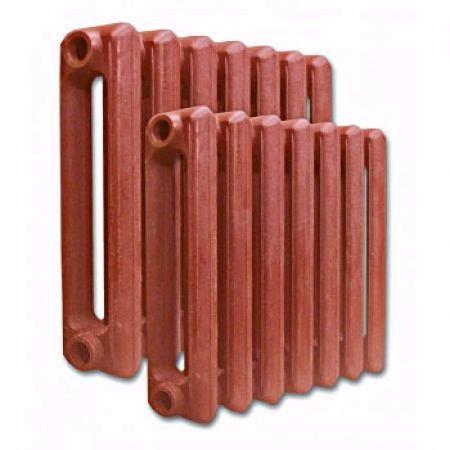

Чугунный радиатор МС-140


Чугунные радиаторы МС-140-500 (Белоруссия, Минск) известны отечественному потребителю уже много лет. Конечно, сейчас их дизайн значительно изменился и приобрел вполне современный вид. Фронтальная поверхность делается плоской (на большинстве моделей), возможна различная цветовая гамма.



Технические показатели радиаторов МС-140-500:

  • рабочее давление — 9 атм.,
  • испытательное давление — 18 атм.



Радиаторы МС-140-500 поставляются длиной от 4 до 10 секций и комплектуются двумя глухими пробками с левой резьбой и двумя проходными пробками с правой резьбой ½ дюйма.



radiator_mc140

Тип радиатора: секционный.

Резьба ниппельного отверстия: G 1/4-В.

Максимальная температура теплоносителя: 130°С.

Материал прокладок: резина теплостойкая ITC и IТП ТУ 38 105376-82;

Кольцо ГОСТ 9833-73 / ГОСТ 18829-73.

Материал секций и пробок: СЧ 10 ГОСТ 1412-85.

Материал ниппелей: КЧ 30-6-ф ГОСТ 1215-79.



Ввиду тонкостенности радиаторных секций категорически запрещается бросать радиаторы. Вследствии толчков при транспортировке возможно ослабление ниппельных соединений, поэтому перед установкой чугунных радиаторов необходимо произвести гидроиспытание их и в местах обнаружения течи подтянуть ниппеля. Собранные чугунные радиаторы могут быть окрашенные или грунтованные. Рекомендуем производить окраску радиаторов до монтажа их в отопительную систему.

Чугунный радиатор комплектуется двумя глухими пробками с левой резьбой и двумя проходными пробками с правой резьбой с резьбовыми отверстиями G 1/2-В и прокладками для них.

Гарантийный срок эксплуатации три года, но не более 3,5 лет со дня отгрузки с предприятия-изготовителя. Обязательства выполняются при соблюдении потребителем условия транспортировки, хранения, монтажа и эксплуатации.



Обозначение радиатора по ГОСТ31311-2005

Количество

L, мм

Масса, Кг

Емкость, л

Номинал. тепловой поток, кВт



Секций

Ниппелей

Прокладок

Прокладки

Пробки




поз.2

поз.3

Ниппели

Пробки

поз.1




поз.4

поз, 5



Радиатор отопит. МС-140



-500-0.9-4

4

6

6

4

4

392

28,20

5,80

0,64

-500-0.9-5

5

8

8

4

4

485

35,10

7,25

0,80

-500-0.9-6

6

10

10

4

4

578

42,00

8,70

0,96

-500-0.9-7

7

12

12

4

4

671

48,90

10,15

1,12

-500-0.9-8

8

14

14

4

4

764

55,80

11,60

1,28

*-масса радиатора указана с учетом ниппелей и пробок
