Рифленый лист

Стальные горячекатаные листы с односторонним ромбическим и чечевичным рифлением ГОСТ 8568-77.

Рифленый прокат изготовляют в листах и рулонах.

Высота рифлей на листах должна быть 0,1 - 0,3 толщины основания листа, но не менее 0,5 мм.

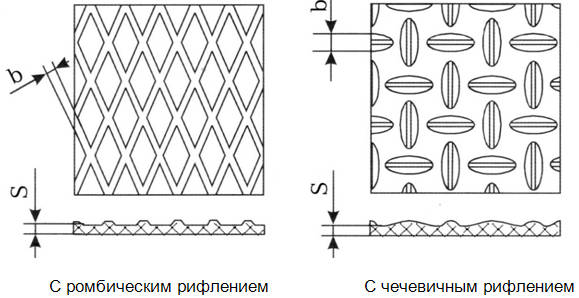

Листы с ромбическим рифлением изготавливают с диагоналями ромба (25 - 30) х (60 - 70) мм. Конфигурация рифлений и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем.

rifleniy



Толщина и масса 1 м2 рифленого листа (ГОСТ 8568-77)

Толщина

основания

листа S, (мм)

Ширина

основания

рифлей b, (мм)

Масса 2

листа, (кг)

Толщина

основания

листа S, (мм)

Ширина

основания

рифлей b, (мм)

Масса 1 м

листа, (кг)

ромбическое рифление

чечевичное рифление

2,5

5,0

21,0

2,5

3,6

20,1

3,0

5,0

25,1

3,0

4,0

24,2

4,0

5,0

33,5

4,0

4,0

32,2

5,0

5,0

41,8

5,0

5,0

40,5

6,0

5,0

59,0

6,0

5,0

48,5

8,0

5,0

66,0

8,0

6,0

64,9

10,0

5,0

83,0

10,0

6,0

80,9

12,0

5,0

99,3

12,0

6,0

96,8
